    Icon16 تایمر 1 تا 30 دقیقه با آی سی 4060

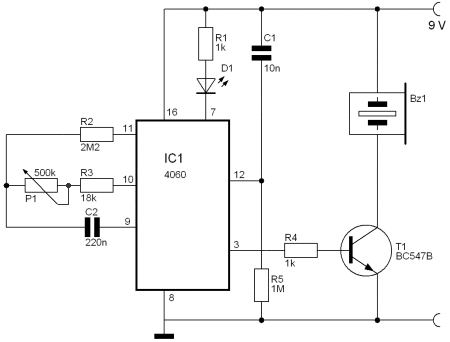

    تایمر 1 تا 30 دقیقه با آی سی 4060




    Click here to enlarge



    • R1, R4 = 1 kΩ
    • R2 = 2,2 MΩ
    • R3 = 18 kΩ
    • R5 = 1 MΩ
    • P1 = 500 kΩ
    • C1 = 10 nF
    • C2 = 220 nF
    • D1 = LED
    • T1 = BC547B
    • IC1 = 4060
    • Bz1 = buzzer
    Click here to enlarge
    تشکر شما باعث دلگرمی ماست دوست عزیز
