درود

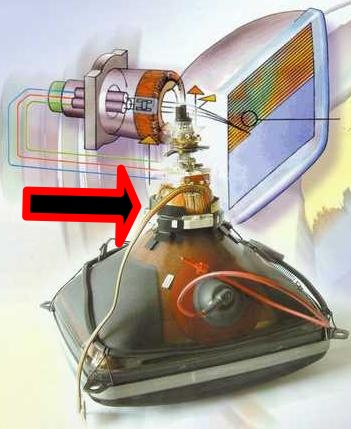

یوک را در عکس زیر مشخص کردم
این قطعه یک سیم پیچی هست که روی لامپ
بسته میشه و اگر بخوام ساده توضیح بدم
تصویر را به صورت افقی و عمودی باز می کنه
و اگر این قطعه خراب بشه تصویر به صورت
یا خط سفید عمودی یا خط سفید افقی در تصویر
دیده میشه در برخی مواقع هم طوری خراب میشه
که تصویر مقدار کمی جمع میشه

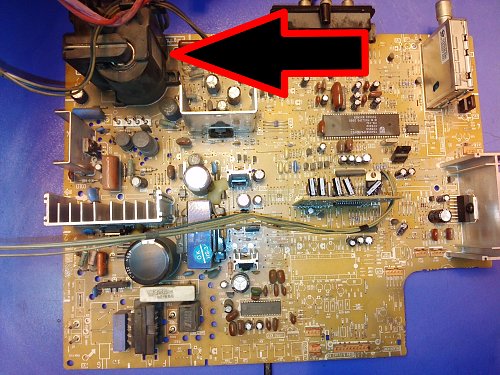

این هم ترانس های ولتاژ
این ترانس خیلی از کارها را انجام میده
تامین ولتاژ اصلی لامپ تصویر
تامین ولتاژ ایسی ورتیکال
تامین ولتاژ فیلمان
تامین ولتاژ RGB
تامین ولتاژ اسکرین و فوکوس
و .........
اگر این ترانس خراب باشه ایرادهای مختلفی
پیدا می کنه
که بخش تجربیات را بخوانید متوجه می شوید

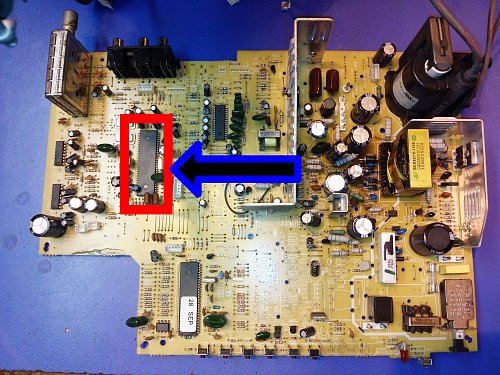

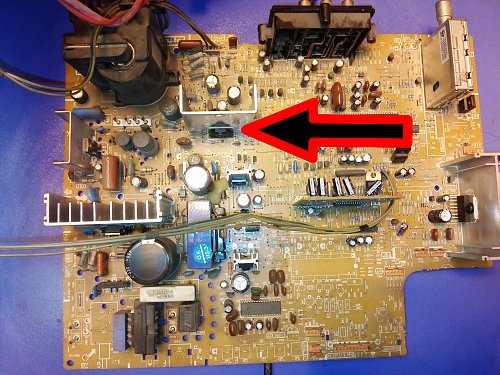

این هم ایسی ورتیکال
این ایسی که ولتاژ خودش را از ترانس
های ولتاژ تامین می کنه وظیفه داره
تصویر را از بالا و پایین باز کند
خروجی این ایسی به یوک وصل میشه
اگر هم خراب باشه فقط یک خط سفید رنگ
وسط تصویر دیده میشه
اگر هم ولتاژ ان کم باشه تصویر از بالا
و پایین جمع میشه

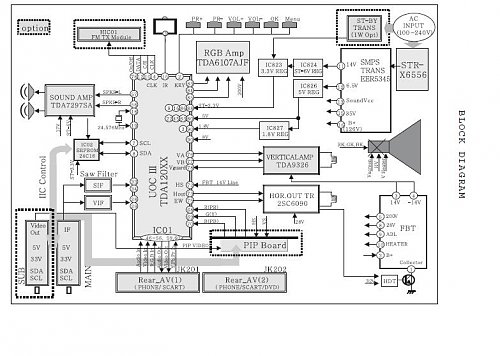

بلوک دیاگرام قطعه نیست بلوک دیاگرام
نقشه کامل یک تلویزیون یا دستگاه هست
این نوع نقشه سیستم کلی را یک جا نشان میده
مثل شکل زیر

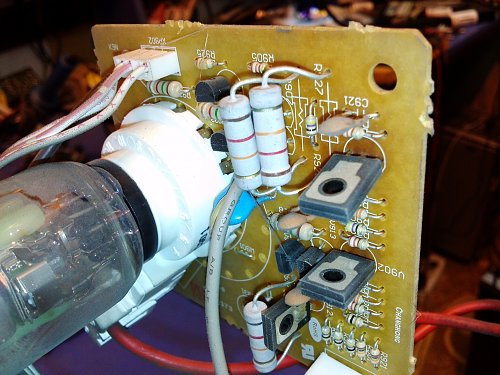

برد RGB همان بردی هست که پشت لامپ تصویر
وصل شده که رابط بین برد اصلی و لامپ هست
ولتاژهای فوکوس و اسکرین و فیلمان و کاتدها
از این طریق وارد لامپ می شود
ایسی جنگل هم در تلویزیونهای تقریبا
قدیمی وجود داشت ولی جدیدا ایسی جنگل
و مایکام یکی شده ولی قبلا یک ایسی
جنگل داشتیم یک ایسی مایکام
ایسی جنگل کارهای زیادی می کنه که نمیشه
همه انها را گفت
ولی درست کردن سیگناهای افقی و عمودی
ورودی های AV
وظیفه میکس کردن و تبدیل سیگنال RF
فرمان استارت های ولتاژ
فرمان فعال شدن تغذیه
خروجی صدا برای امپلی
خروجی تصویر برای لامپ تصویر
و خیلی کارهای دیگه

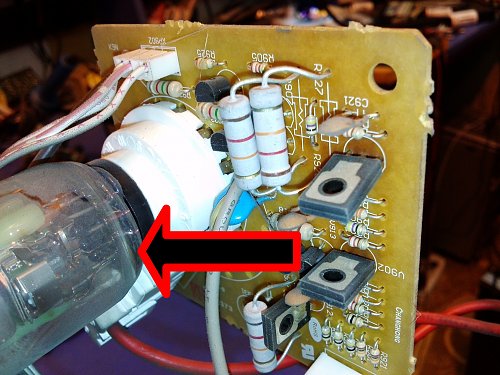

و کاتد هم قطعه خاصی نیست کاتد داخل
لامپ تصویر هست ما سه نوع کاتد داریم
یکی برای رنگ سبز یکی برای قرمز یکی برای ابی
که وظیفه انها پرتاب اشعه به صفحه لامپ تصویر هست
در اثر ضعف و یا خرابی هر یک از کاتدها
یکی از رنگهای بالا را نخواهید داشت یا
ضعیف خواهند بود کاتدها با دستگاه مخصوصی
شارژ می شوند و مشکل انها رفع می شود
