سلام نقشه صنام مدل ST-21S220Mه شاسي TA41و ايسي TDA12176نوشته اصلی توسط محمد پناهی
سلام نقشه صنام مدل ST-21S220Mه شاسي TA41و ايسي TDA12176دوست عزیز سلام
شماره صحیح شاسی را اعلام نمایید
شماره آن بیشتر در جلوی شاسی و یا اطراف ترانس های ولتاژ قید شده است
در کـارگـه کـوزه گـری بــودم دوش
دیـدم دو هزار کـوزه گـويا و خـموشهــر يک به زبان حــال با مـن گفتندکو کوزه گر و کوزه خر و کوزه فروش
ARIYA (28th April 2012),ERFAN110 (29th April 2012),KIAN FAR (2nd May 2012),M.Salehi (16th December 2012),pal-electronic (27th April 2012)
سلام وارادت نقشه صنام 21مدل st-53850 tsشاسی titan احتیاج دارم بایکدنیا سپاس یه سوال هم داشتم خاذن آبی رنگ 2کیلو ولتی زیر ترانزیستور خروجی به شماره c404 چند پیکو فاراده من یه 390پیکو گذاشتم بعدچندروز ترازیستور خروجی سوخت آیا این خاذنه مقصره مقدارش کم نبوده؟سپاس
M.Salehi (16th December 2012),ترانزیستور (8th January 2013),شهریار (2nd May 2012)
دوست عزیز سلام
نقشه درخواستی شما در سایت موجود است
مانوئل سرویس تلوزیون صنام TITAN -- ST-5398TS - ST-5399TS - ST-2116TS - ST-53850TS
اما شما به دلیل اینکه کاربر ویژه نیستید اجازه دانلود ندارید
که جهت اطلاعات بیشتر می توانید این تایپیک را مطالعه نمایید
عضویت در گروه ویژه (VIP) و اطلاعیه جدید پرداخت حق اشتراک 1390 - مجمع و انجمن تعمیرکاران و متخصصین الکترونیک
سوالات خود را نیز در بخش پرسش و پاسخ مطرح نمایید
در کـارگـه کـوزه گـری بــودم دوش
دیـدم دو هزار کـوزه گـويا و خـموشهــر يک به زبان حــال با مـن گفتندکو کوزه گر و کوزه خر و کوزه فروش
ARIYA (3rd May 2012),M.Salehi (16th December 2012),pal-electronic (2nd May 2012),Young Star (9th August 2012)

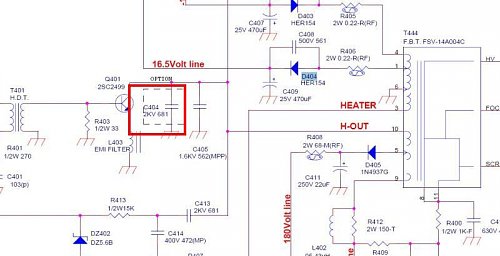

سلام شهریار عزیز خواهش میکنم حداقل مقدار صحیح آن خاذن c404 رابرای بنده بنویسید سپاس
M.Salehi (16th December 2012),pal-electronic (2nd May 2012)
دوست عزیز سلام
مقدار این خازن 681 دو کیلو ولت می باشد
ولی حیف نیست به خاطر مبلغ ناچیز 20 هزار تومان (هزینه اشتراک سایت ) ، از اینهمه اطلاعات و تجربه دوستان ناکام ماند ؟
موفق باشید
ARIYA (3rd May 2012),azadhdmi (2nd July 2012),setareh1 (16th January 2013),ترانزیستور (28th December 2012)
نقشه
سلام لطفا نقشه اسليم صنام مدلst-21s220m به شاسي titan-ux ta41-40048c رااگر موجود است بگذاريد نقشه هاي موجود نميخورد ممنون خسته نباشيد
درود
چه قسمتی از نقشه مورد نیاز شما است و تفاوت آن با نقشه های موجود چیست ؟
.
جاوید ایران زمین
زنده باد آزادی
منبع تغذيه
سلام قسمت منبع تغذيه كلا دستكاري شده است str اولش w است ومقاومتها وزنر مشخص نيست ممنون
درود
در این شاسی از STR به شماره STR-W6754 استفاده شده است که به جای ان از STR-W6753 هم میتوانید استفاده کنید
یکی از زینرها هم 5.6 ولت باید باشد. بقیه قطعات را باید نمونه شاسی باشد تا راهنمایی کرد
ویرایش توسط ARIYA : 28th October 2012 در ساعت 06:21
.
جاوید ایران زمین
زنده باد آزادی
