نوشته اصلی توسط ظهئئثق
درود
ولتاژ روی ترانزیستورها را بگیرید و مشخص کنید پایه مثبت و منفی و دیگری کدام است ؟

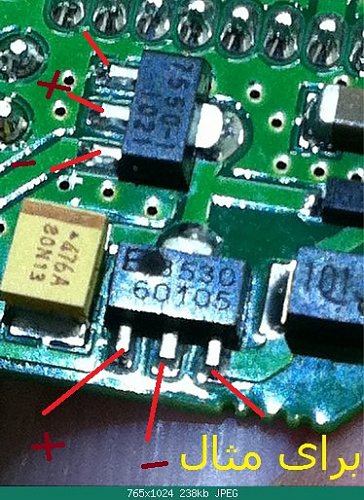

برای مثال تصویر زیر را ببینید . وقتی پایه مثبت و منفی مشخص شود بسته به مثبت یا منفی بودن ترانزیستور پایه مثبت به ترتیب امیتر
برای ترانزیستور مثبت و کالکتور برای ترانزیستور منفی خواهد بود و پایه منفی برای ترانزیستور مثبت کالکتور و برای ترانزیستور

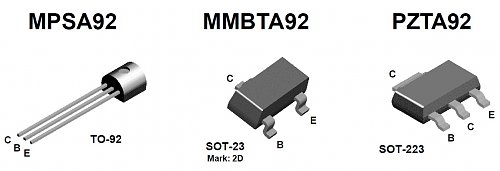

منفی امیتر است و پایه سوم بیس خواهد بود . برای ترانزیستور مثبت از 8550 یا MPSA94 و برای ترانزیستور منفی از 8050
یا MPSA42 استفاده کنید . اگر زیاد از حد گرم شدند باید از ترانزیستورهای قوی تر استفاده کنید برای قطعه سوم معمولا بر روی
مقاومتها حرف J نوشته نمیشود با این حال اگر مقاومت باشد همانطور که جناب پناهی هم فرمودند باید مقاومت 100 اهمی باشد
