راهنمایی برای تعمیر هیتر یاکسون702

[ehsan6239]

چشم اینکار رو انجام میدم ببینم چی میشه.


ممنون که راهنمایی میکنید.

سلام والا اینجور که من تست کردم سیم هارو (نمیدونم درست کارمو انجام دادم یا نه)
همه برق میرسوندن و مشکل قطعی ندیدم.
راستی قطعه ی سنگی و سفید رنگ روی برد وقتی دستگاه روشنه خیلی داغ میشه مشکل نداره؟
یه عکسم از برد گذاشتم که با فتوشاپ درستش کردم اینجوری مسیر اتصال قطعات رو میشه دید.

[ASHKAN-NO]

درود
عزیز ان قطعه یک مقاومت اجری هست
و داغ کردنش نرمال هست
شما مسیر حرارت سنج را بررسی کردی ؟؟
منظور من بیشتر داخل خود دسته هست
اصلا دسته را تعویض کردید ؟؟

[ehsan6239]

درود
عزیز ان قطعه یک مقاومت اجری هست
و داغ کردنش نرمال هست
شما مسیر حرارت سنج را بررسی کردی ؟؟
منظور من بیشتر داخل خود دسته هست
اصلا دسته را تعویض کردید ؟؟

دسته رو تعویض نکردم چون متاسفانه دسته اضافی ندارم
دو سیم خاکستری بررسی شد مشکلی نداشت
دو سیم سفید و سیاه بررسی شد از داخل دسته تا روی برد مشکلی نداشت
ببخشید این سوال رو میپرسم ولی
با ولوم میشه دما دستگاه رو تنظیم کرد. و واقعا دما تنظیم هم میشه فقط سرعت دمش باد رو نمیتونم کنترل کنم با این حال ایا باید همان طور که شما فرمودید مسیر حرارت سنج بررسی شود ؟


ممنون

[ASHKAN-NO]

درود
عزیز نمیشه تنها با ولوم ولتاژی را کنترل
کرد
اخرین راه این هست که اگر نتوانستید ایراد
را پیدا کنید یک دیمر خریداری کنید
برای تنظیم باد ولی دیگه از حالت اتوماتیک
خارج می شود
ولی در کل این ایراد خیلی ساده هست
حالا چرا نتونستید ایراد را پیدا کنید
نمیدونم
شما کدام شهر ساکن هستید ؟

[ehsan6239]

درود
عزیز نمیشه تنها با ولوم ولتاژی را کنترل
کرد
اخرین راه این هست که اگر نتوانستید ایراد
را پیدا کنید یک دیمر خریداری کنید
برای تنظیم باد ولی دیگه از حالت اتوماتیک
خارج می شود
ولی در کل این ایراد خیلی ساده هست
حالا چرا نتونستید ایراد را پیدا کنید
نمیدونم
شما کدام شهر ساکن هستید ؟

این دیمر که گفتید مدل خاصی داره ؟ نصبش چجوریه؟
ممنون میشم یه توضیح بدید

[ASHKAN-NO]

عزیز دیمر یک مدار بسیار ساده هست
که سر راه یکی از سیمهای پمپ باید
قرار دهید مثل یک کلید
ان را هم از کسانی که لوازم الکتریکی
می فروشتند می توانید تهیه کنید
حتی برای کنترل هیتر ( المنت ) هم
میشه استفاده کرد

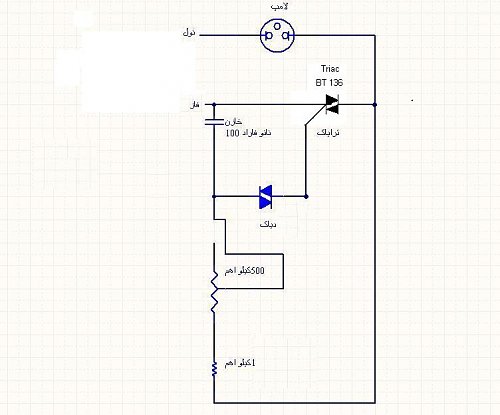

این هم نقشه خیلی ساده ان

[ehsan6239]

عزیز دیمر یک مدار بسیار ساده هست
که سر راه یکی از سیمهای پمپ باید
قرار دهید مثل یک کلید
ان را هم از کسانی که لوازم الکتریکی
می فروشتند می توانید تهیه کنید
حتی برای کنترل هیتر ( المنت ) هم
میشه استفاده کرد
این هم نقشه خیلی ساده ان

واقعا ممنونم خیلی کمکم کردید اگه دیمر خریدم که هیچ اگه تونستم برد رو تعمییر کنم بهتون خبر میدم.



با تشکر فراوان از همه دوستانی که کمک کردن به خصوص ASHKAN-NO عزیز.

[bita tel]

سلام والا اینجور که من تست کردم سیم هارو (نمیدونم درست کارمو انجام دادم یا نه)
همه برق میرسوندن و مشکل قطعی ندیدم.
راستی قطعه ی سنگی و سفید رنگ روی برد وقتی دستگاه روشنه خیلی داغ میشه مشکل نداره؟
یه عکسم از برد گذاشتم که با فتوشاپ درستش کردم اینجوری مسیر اتصال قطعات رو میشه دید.

دوست عزیز تو این عکست دوتا قطعه هست یکی 9705 و یکی به شکل ترانزیستوره که در حقیقت تریاک تحریک برای ÷ایه تریاک bt136 که یکی از سیمهای ÷ایه ÷م÷ هستش اون دوتارو عوض کن درست میشه خودم دیروز عین همین برد رو با این قطعاط درست کردم همین درد رو داشت
