مشخصات رله در هیتر گورداک

[علي اصلاني]

سلام دوستان

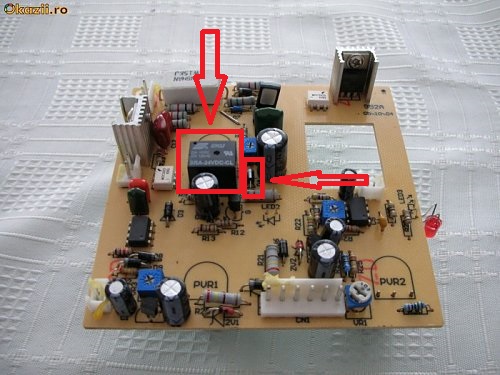

ممنون میشم ولتاژ رله هیتر گورداک و مشخصات دیود کنار رله رو ارسال کنید.

با تشکر

[Saed2014]

درود
استاد این رله 12 ولت می باشد.

[علي اصلاني]

درود
استاد این رله 12 ولت می باشد.

ممنون از شما
در نقشه 24 ولت هست که به نظرم زیاد اومد و یه 14 ولت دم دست داشتم گذاشتم ولی رله به شدت و سریع قطع و وصل میشه
این مشکل ظاهرا از دیود باید باشه که هم 4001 و هم 4007 رو تست کردم نشد
ولتاژ رسیده به رله هم 12 ولت هست
تریستور هم نو هست
اگر تجربه ای در این ضمینه دارید ممنون میشم

[علي اصلاني]

ممنون از شما
در نقشه 24 ولت هست که به نظرم زیاد اومد و یه 14 ولت دم دست داشتم گذاشتم ولی رله به شدت و سریع قطع و وصل میشه
این مشکل ظاهرا از دیود باید باشه که هم 4001 و هم 4007 رو تست کردم نشد
ولتاژ رسیده به رله هم 12 ولت هست
تریستور هم نو هست
اگر تجربه ای در این ضمینه دارید ممنون میشم

مشکل حل شد.

قلع مردگی در پایه خازن 470 میکرو فوراد کنار رله باعث این مشکل شده بود.
رله هم 24 ولت هست

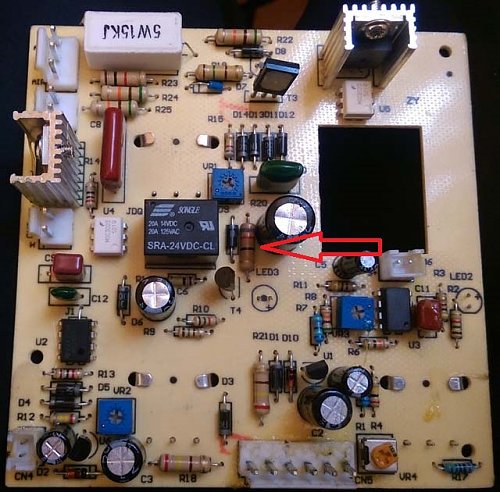

فقط ممنون میشم مقدار مقاومت مشخص شده در تصویر رو اعلام کنید؟
تنها مشکل وجود ولتاژ 33 ولت روی رله هست که ظاهرا باید 24 ولت باشه و این موضوع باعث گرمای زیاد مقاومت میشه(احتمالا مقدار مقاومت صحیح نیست)
در نقشه مقدار مقاومت 82 اهم یک وات ذکر شده
برد دستگاه نابود شده بود که مجدد برد رو طراحی و مونتاژ کردم برای همین به این شکل سوالت خودم رو مطرح میکنم

[ASALAK]

درود
رنگهای مقاومت ظاهرا
قهوهای . قرمز .مشکی . هستش درسته ؟
پس مقاومت 12 اهم میباشد
واگه مشکل فقط داغ کردن مقاومت هست ومشکل دیگه ای ندارید
از مقاومت با وات بالا (مثلا مقاومت اجری) استفاده کنید
واگه ولت رله که میگید 30 ولته وباید کم بشه واز مقاومت تغذیه میشه
میتونید مقدار مقاومت رو افزایش داده تا از اون طرف ولتاژ تغذیه رله کم بشه که طبعا باید مقاومت اجری نصب کنید مثلا 12 اهم رو به 20 اهم 3 وات تغییر بدید (مثال عرض کردم )
امیدوارم مطلب رو رسونده باشم

[علي اصلاني]

درود
رنگهای مقاومت ظاهرا
قهوهای . قرمز .مشکی . هستش درسته ؟
پس مقاومت 12 اهم میباشد
واگه مشکل فقط داغ کردن مقاومت هست ومشکل دیگه ای ندارید
از مقاومت با وات بالا (مثلا مقاومت اجری) استفاده کنید
واگه ولت رله که میگید 30 ولته وباید کم بشه واز مقاومت تغذیه میشه
میتونید مقدار مقاومت رو افزایش داده تا از اون طرف ولتاژ تغذیه رله کم بشه که طبعا باید مقاومت اجری نصب کنید مثلا 12 اهم رو به 20 اهم 3 وات تغییر بدید (مثال عرض کردم )
امیدوارم مطلب رو رسونده باشم

سلام و عرض ادب
عرض کردم که برد اصلی رو ندارم و از روی نقشه برد رو طراحی و مونتاژ کردم به همین دلیل مقدار مقاومت رو از روی نقشه 82 اهم یک وات نصب کردم که به شدت داغ میکنه ولی مشکلی در عملکرد مدار ندارم
قبل دیدن پیشنهاد شما مقدار مقاومت رو افزایش دادم که باعث شد شدت گرما کمتر ش ولی تغییری در ولتاژ نداشتم
تغذیه مقاومت رو از ای سی 12 ولت میگیرم ببینم جواب میده یا خیر
ممنون از وقتی که گذاشتید بزرگوار
